工作原理
当触针沿被测表面轻轻滑过时，由于表面有微小的峰谷使触针在滑行的同时还沿峰谷作上下运动。触针的运动情况就反映了表面轮廓的情况。
产品功能
1.参数测量功能
1）台阶高度：能够测量纳米到330μm甚至1000μm的台阶高度，可以准确测量蚀刻、溅射、SIMS、沉积、旋涂、CMP等工艺期间沉积或去除的材料；
2）粗糙度与波纹度：能够测量样品的粗糙度和波纹度，分析软件通过计算扫描出的微观轮廓曲线，可获取粗糙度与波纹度相关的Ra、RMS、Rv、Rp、Rz等20余项参数；
3）翘曲与形状：能够测量样品表面的2D形状或翘曲，如在半导体晶圆制造过程中，因多层沉积层结构中层间不匹配所产生的翘曲或形状变化，或者类似透镜在内的结构高度和曲率半径。
2.数采与分析系统
1）自定义测量模式：支持用户以自定义输入坐标位置或相对位移量的方式来设定扫描路径的测量模式；
2）导航图智能测量模式：支持用户结合导航图、标定数据、即时图像以智能化生成移动命令方式来实现扫描的测量模式。
3）SPC统计分析：支持对不同种类被测件进行多种指标参数的分析，针对批量样品的测量数据提供SPC图表以统计数据的变化趋势。
3.光学导航功能
配备了500W像素的彩色相机，可实时将探针扫描轨迹的形貌图像传输到软件中显示，进行即时的高精度定位测量。
4.样品空间姿态调节功能

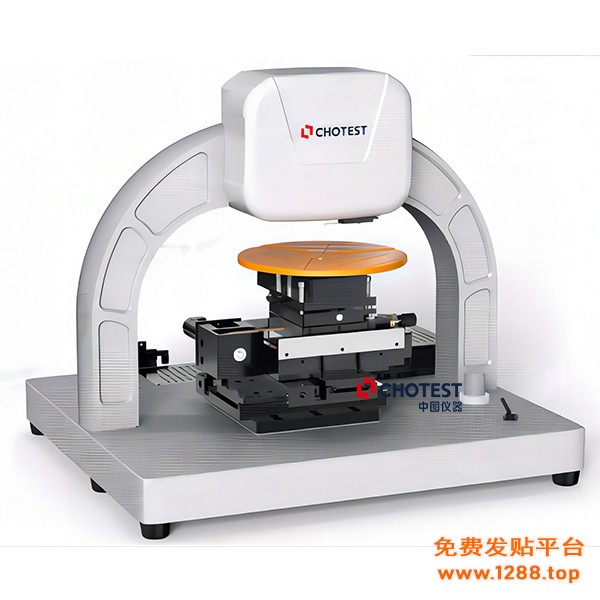

NS200台阶仪接触式表面形貌测量仪配备了精密XY位移台、360°电动旋转平台和电动升降Z轴，可对样品的XYZ、角度等空间姿态进行调节，提高测量精度及效率。
NS200台阶仪接触式表面形貌测量仪对测量工件的表面反光特性、材料种类、材料硬度都没有特别要求，样品适应面广，数据复现性高、测量稳定、便捷、高效，是微观表面测量中使用非常广泛的微纳样品测量手段。
典型应用
部分技术参数
| 型号 | NS200 |
| 测量技术 | 探针式表面轮廓测量技术 |
| 探针传感器 | 超低惯量，LVDC传感器 |
| 平台移动范围X/Y | 电动X/Y(150mm*150mm)(可手动校平) |
| 样品R-θ载物台 | 电动，360°连续旋转 |
| 单次扫描长度 | 55mm |
| 样品厚度 | 50mm |
| 载物台晶圆尺寸 | 150mm（6吋）,200mm（8吋） |
| 尺寸（L×W×H）mm | 640*626*534 |
| 重量 | 40kg |
| 仪器电源 | 100-240 VAC，50/60 Hz，200W |
使用环境
相对湿度：湿度 （无凝结）30-40% RH
温度：16-25℃ (每小时温度变化小于2℃)
地面振动：6.35μm/s（1-100Hz）
音频噪音：≤80dB
空气层流：≤0.508 m/s（向下流动）
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
