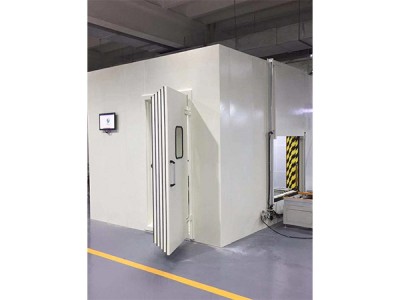

ME医用电气设备全消音室测试系统

 东莞市高升电子精密科技有限公司  2023-06-28 17:10:43  4

一、方案特点：本医疗器械ME医用电气设备消音室测试系统针对客户所设计制造的人工AI智能型手术机器人、ME医用电气设备、CT超声产

 面议信息有效期：长期有效

详细介绍

一、方案特点：

本医疗器械ME医用电气设备消音室测试系统针对客户所设计制造的人工AI智能型手术机器人、ME医用电气设备、CT超声产品、儿童青少年视力矫正仪等产品，我司根据YY 9706.108-2021医用电气设备中对噪声的测试要求；GB/T 3767-2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法；GB /T 6882-2016 声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法；ISO3745-2003、ISO7779 、GB/T4214.1、GB/T4214.4、 GB/T3785.1等标准对消声室测试系统进行设计。

本系统通过对报警系统的检查和功能性测试以及相关确认文档检查来检验是否符合要求。测量音频换能器的驱动信号，使用示波器或其他能覆盖测量频率和波形的上升时间或下降时间的合适的仪器。设计中的声学指标包括本底噪声、截止频率、可用空间、减振等。在满足声学指标的前提下，设计中同时考虑使用的方便性、尖劈门、试件（产品）的安装与搬运、通风状况、仪器的走线、监控条件、室内环境等。

本测试系统安全可靠，确保系统安全可靠的运行。保证静音室或静音房场地工作人员的身心健康，延长静音室系统的使用寿命。以及给工作人员创造一个安全、可靠、美观、舒适的工作场地。采用目前世界先进的UL全波隔音吸音复合材料。

1、测试主要产品：有源类医疗器械、ME设备等产品

本公司设计的每一个消声室都是以人为本，精益求精。并具备以下特点：

1、组合式设计，可移动，安装拆卸快捷方便；

2、防火、耐温、防潮，坚固耐用；

3、能满足通风、采光等需求；

4、外型美观，颜色可供选择；

5、具有高效吸音、隔音效果。

二、技术参数：

2.1 全消音室声学技术参数：根据现行国家标准的规定以及自由场半径的验收标准符合ISO3745及GB6882-86 A.3.4所列测量声压级和理论声压级之间最大允许差值范围，以及相关电磁兼容技术原理和国家相关标准的现行规定。

2.2 全消音室的声学技术参数如下表所列

序号	参数	全消音室	备注
1	截止频率	150Hz-4000HZ
2	吸声系数	截止频率以上不小于0.99
3	本底噪声	≤15dB(A)	环境噪声≤60dB （A）无打桩，冲击声, 环境无强振动，无叉车经过，空调通风系统关闭

2.3 其中自由场半径的验收标准符合ISO3745及GB6882-86 A.3.4所列测量声压级和理论声压级之间最大允许差值范围。

2.4 半消音室的结构参数

项目	主要材料	备注
隔声墙结构	采用UL全波隔音吸音复合材料板，单厚度有100mm 隔音材料 UL板	所用材料为阻燃、防潮、防霉环保型
隔振结构	阻尼减振器	固有频率<5Hz
消声室基础隔振系统固有频率隔振效率	不小于 95%
尖劈吸声材料	多孔性（或纤维性）材料做成锥形或尖劈状吸声体	多孔性（或超细玻璃棉纤维性）材料做成锥形或尖劈状吸声体，统称吸声尖劈。所用材料为阻燃、防潮、防霉环保型
长度方向自由场半径	大于1.5m
宽度方向自由场半径	大于1.25m
项目总占地空间尺寸	4000×6000×5500	L×W×H mm（砖墙内尺寸）
消声室占地空间尺寸	4000×4000×6000	L×W×H mm
隔音墙厚度	200mm	成品隔音板，在现场拼装
内外层隔声墙空气隔振空间尺寸	50mm	内外墙隔音、吸声空腔距离
隔振地板高度	300mm
尖劈安装前内尺寸	3500×3500×2800	内房内壁面尺寸
吸声空腔	50mm	尖劈底部到内房墙内壁面距离
吸声尖劈结构尺寸	500×500×（650尖劈长度+100尖劈底座）mm	长×宽×高
全消声室内净空尺寸	1500x1500x2000 （±20mm）	长×宽×高
隔音、隔振地面安装吸声尖劈	500×500×（650尖劈长度+100尖劈底座）mm	隔音、隔振处理
底部钢网载重量	200kg/m²
